Le ministre des PME, Renaud Dutreil, est venu inaugurer jeudi à Reims le nouveau Laboratoire Acoustique Nouvelle Génération de Forbo Sarlino, conçu en partenariat avec le CSTB, pour enregistrer les performances acoustiques des revêtements de sols.
«Ce nouveau laboratoire acoustique peut garantir les performances acoustiques de nos produits certifiés NF-UPEC.A* et démontre ainsi notre ambition d’être un acteur incontournable dans le domaine des revêtements de sols acoustiques de qualité», déclare Thierry Colas, président de Forbo Sarlino.
Jusqu’à présent, l’industriel sous-traitait ses essais acoustiques au CSTB (Centre scientifique et technique du bâtiment). Cette nouvelle installation, réalisée avec la compétence du CSTB, a généré un investissement de plus de 600.000 euros (300.000 euros pour l’étude et la réalisation du bâtiment, 270.000 euros pour l’étude et la réalisation du laboratoire, 30.000 euros pour l’achat du matériel informatique et acoustique).
Pour intégrer ce nouveau laboratoire, un bâtiment spécial a été construit à l’écart des autres bâtiments. «Des études phoniques du site et des analyses de bruits ont été réalisés préalablement pour pouvoir enregistrer tous les pics sonores de façon à ce qu’il n’existe aucune vibration», explique-t-on chez Forbo.
Le bâtiment livré fin 2005, a été mis en service au printemps. Il est isolé acoustiquement en plus des deux pièces de mesure, et différentes études ont permis de le dimensionner (épaisseurs de cloisons, type de bardage, etc…) : largeur 12m, longueur 15m, hauteur 8,5m, surface 180 m2.

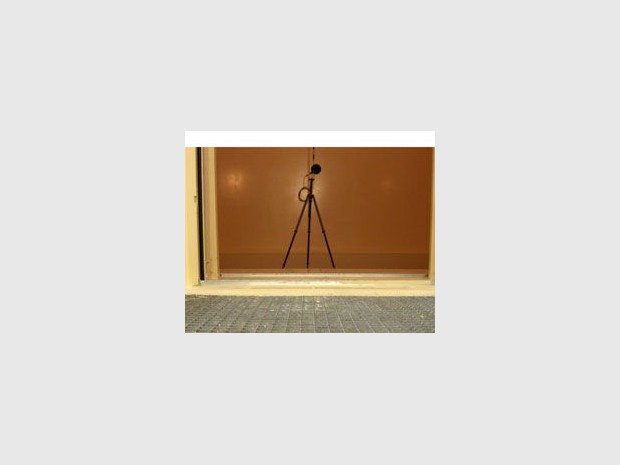

A l’intérieur, le laboratoire se compose de deux salles acoustiques et d’une salle d’acquisition. L’acoustique comprend une salle d’émission (partie supérieure) et une salle de réception (partie inférieur). La salle d’acquisition étant réservée à la réception des données et aux calculs des bruits enregistrés, qui subiront ensuite un traitement informatique permettant de déterminer les affaiblissements acoustiques.
Le principe d’utilisation est de transmettre un signal sonore de la salle d’émission à la salle de réception au travers d’une dalle de béton normalisée comparée : sur dalle nue, puis sur dalle revêtue d’un revêtement de sol PVC à tester. Et permet ainsi de déterminer l’affaiblissement acoustique apporté par le revêtement.
«C’est l’un des rares laboratoires européens complètement conforme aux normes d’essai internationales EN ISO 140-1 et 8, détaille Jean-Baptiste Chéné, chef de division essais acoustiques au CSTB. Il permet d’évaluer la sonorité des revêtements de sol (NF S 31 074 –critère HQE) grâce à système d’acquisition et de traitement du signal à la pointe de la technologie idéal pour des conditions de contrôle de production imposant plus de 500 tests par an».
Avec ce nouveau laboratoire, Forbo compte réaliser plus 1.000 essais par an. «Chaque année, nous pourront réaliser 500 essais CQ (essais de conformités normalisés) pour répondre à la certification NF-UPEC.A, plus de 400 essais R&D pour améliorer la performance acoustique de nos produits, et enfin plus de 100 essais pour nos usines sœurs dur groupe Forbo», commente Pascale Masse, directeur général Industrie Recherche et Développement.
Jusqu’à présent, l’industriel sous-traitait ses essais acoustiques au CSTB (Centre scientifique et technique du bâtiment). Cette nouvelle installation, réalisée avec la compétence du CSTB, a généré un investissement de plus de 600.000 euros (300.000 euros pour l’étude et la réalisation du bâtiment, 270.000 euros pour l’étude et la réalisation du laboratoire, 30.000 euros pour l’achat du matériel informatique et acoustique).
Pour intégrer ce nouveau laboratoire, un bâtiment spécial a été construit à l’écart des autres bâtiments. «Des études phoniques du site et des analyses de bruits ont été réalisés préalablement pour pouvoir enregistrer tous les pics sonores de façon à ce qu’il n’existe aucune vibration», explique-t-on chez Forbo.
Le bâtiment livré fin 2005, a été mis en service au printemps. Il est isolé acoustiquement en plus des deux pièces de mesure, et différentes études ont permis de le dimensionner (épaisseurs de cloisons, type de bardage, etc…) : largeur 12m, longueur 15m, hauteur 8,5m, surface 180 m2.
A l’intérieur, le laboratoire se compose de deux salles acoustiques et d’une salle d’acquisition. L’acoustique comprend une salle d’émission (partie supérieure) et une salle de réception (partie inférieur). La salle d’acquisition étant réservée à la réception des données et aux calculs des bruits enregistrés, qui subiront ensuite un traitement informatique permettant de déterminer les affaiblissements acoustiques.
Le principe d’utilisation est de transmettre un signal sonore de la salle d’émission à la salle de réception au travers d’une dalle de béton normalisée comparée : sur dalle nue, puis sur dalle revêtue d’un revêtement de sol PVC à tester. Et permet ainsi de déterminer l’affaiblissement acoustique apporté par le revêtement.
«C’est l’un des rares laboratoires européens complètement conforme aux normes d’essai internationales EN ISO 140-1 et 8, détaille Jean-Baptiste Chéné, chef de division essais acoustiques au CSTB. Il permet d’évaluer la sonorité des revêtements de sol (NF S 31 074 –critère HQE) grâce à système d’acquisition et de traitement du signal à la pointe de la technologie idéal pour des conditions de contrôle de production imposant plus de 500 tests par an».
Avec ce nouveau laboratoire, Forbo compte réaliser plus 1.000 essais par an. «Chaque année, nous pourront réaliser 500 essais CQ (essais de conformités normalisés) pour répondre à la certification NF-UPEC.A, plus de 400 essais R&D pour améliorer la performance acoustique de nos produits, et enfin plus de 100 essais pour nos usines sœurs dur groupe Forbo», commente Pascale Masse, directeur général Industrie Recherche et Développement.
Voir le diaporama
* La certification NF-UPEC.A est la garantie d’un revêtement de sol dont les performances sont certifiées : résistances à l’usure, au poinçonnement, à l’eau d’infiltration, aux produits chimiques, et efficacité acoustique. Le règlement impose de faire des essais tous les 12.500 m2.
