Un immeuble de logements sociaux BBC en béton de chanvre devrait être livré d'ici à la fin de l'année en plein cœur du 13e arrondissement de Paris. Une première en France, à l'initiative de l'agence d'architecture durable Atelier D, qui, en collaboration avec Paris Habitat, propose un ensemble de 8 logements au profil environnemental ambitieux.

C'est dans une petite rue étroite à quelques encablures de la Place d'Italie, dans le 13e arrondissement de la capitale, que se trouve cette façade bardée d'échafaudages, coincée entre deux immeubles banals. Là, prendont place, début 2012, huit logements sociaux, gérés par Paris Habitat, allant du T1 au T5. Jusqu'ici, rien que de l'ordinaire, si ce n'est le matériau utilisé pour la construction de cet édifice.



En effet, confié à l'agence d'architecture Atelier D, le projet se veut pionner dans le domaine car il s'agit, à ce jour, du premier immeuble à loyer modéré labellisé BBC en béton de chanvre. Ce matériau naturel est donc ici mis en œuvre pour la première fois en France en étage. Non sans difficulté, aux dires d'une des architectes de l'agence, car le chanvre ne possède pas de DTU mais seulement des règles professionnelles en R+1. « Nous avons donc raisonné et construit un emboîtement de plusieurs R+1 pour contourner les contraintes techniques et beaucoup travaillé sur la mise en œuvre technique, notamment avec l'entrepreneur général Fayolle », explique Ilhem Belhatem, architecte associée d'Atelier D. Fayolle a d'ailleurs dépêché sur ce chantier une équipe spécialement dédiée à la projection de béton de chanvre.



Démarche environnementale globale
Outre l'utilisation du béton de chanvre, qui assure le remplissage de la seconde structure en bois, l'isolation thermique (et réduction des ponts thermiques grâce à au remplissage continu par projection) et acoustique des parois du bâtiment, ce projet s'inscrit dans une approche globale qui prend en compte la durée de vie du bâti, le confort de l'usager et le respect de l'environnement. Ainsi, l'immeuble à structure en béton armé bénéficie d'un ensoleillement optimal, avec des larges ouvertures au sud (pièce à vivre) et d'une ventilation naturelle obtenue grâce à l'aspect « traversant » des grands logements. De plus, il profitera d'une chaudière pulsatoire dont les émissions de NOx se trouvent réduites, ainsi que de panneaux photovoltaïques sur le toit, obtenus via le Pass Innovation. Les balcons seront végétalisés et apporteront une touche « verte » à l'ensemble. Au final, le bâtiment devrait présenter une consommation globale de 45 kWhep/m2/an et donc aller au-delà de la performance énergétique et du label BBC.



Les concepteurs et entrepreneurs de ce projet innovant en matière de logements collectifs entendent bien renouveler l'expérience et faire de celui-ci un exemple reproductible. A cet effet, une étude technique et sociologique permettant de mesure les performances énergétiques du bâtiment sera réalisée, et durera sur au moins deux années afin d'apprécier les conditions de confort au fil du temps.




Fiche technique



Programme : 8 logements sociaux
Surface : 672 m2
Montant des travaux : 1.270.000 euros
Architectes : agence Atelier D
Bureau d'études TCE : Ingelec
Bureau d'études Concept chanvre construction : BE3C
Entreprise générale : Fayolle & Fils
Industriel fournisseur Bétons Chanvre Tradical® : BCB-Tradical

actionclactionfp

Structure en béton armé

Béton chanvre
Béton chanvre © Atelier D
Le bâtiment comporte avant tout une structure porteuse en béton armé.

Dalles en béton

Béton chanvre
Béton chanvre © Atelier D
Les planchers et plafonds sont en béton armé.

Double structure béton/bois

Béton chanvre
Béton chanvre © Atelier D
La deuxième structure, en bois, permet le remplissage en béton de chanvre et assure une stabilité optimale de l'immeuble.

Détail de la structure

Béton chanvre
Béton chanvre © Atelier D

Paroi intérieure

Béton chanvre
Béton chanvre © Atelier D
Le béton de chanvre qui remplit la structure bois assure également une isolation phonique et acoustique des parois. La projection continue des parois engendre la réduction des ponts thermiques, puisqu'elle joue le rôle d'isolation par l'extérieur.

Mur rempli de chanvre

Béton chanvre
Béton chanvre © Atelier D
Le béton de chanvre possède une inertie que n'a pas le bois.

Remplissage de chanvre

Béton chanvre
Béton chanvre © CL-Batiactu
Ici, un des ouvriers du chantier procède au remplissage d'une paroi par projection de béton de chanvre.

Remplissage

Béton chanvre
Béton chanvre © CL-Batiactu

Ramassage et recyclage

Béton chanvre
Béton chanvre © CL-Batiactu
Les résidus issus de la projection sont ensuite ramassés et réinjectés dans le cycle du matériau. Recyclage garanti.

Panneaux photovoltaïques

Béton chanvre
Béton chanvre © Atelier D
Le toit disposera de panneaux photovoltaïques ayant obtenu le Pass Innovation.
Légendes :
- 1: Structure aluminium
- 2: Modules photovoltaïques - panneaux chrystallins rigides et pré-cadrés
- 3: Parre-vapeur et étanchéité périphérique
- 4: Isolation

Balcons

Béton chanvre
Béton chanvre © Atelier D
A terme, les balcons seront végétalisés.

Ensoleillement

Béton chanvre
Béton chanvre © Atelier D
En période hivernale, le soleil pénètre dans le logement depuis la façade Sud permettant, un grand apport de lumière, et par effet de serre, de chauffer gratuitement le logement.
L'été, le soleil est situé plus haut et les rayonnements, plus forts, sont stoppés par le balcon supérieur qui fait office de brise soleil, ainsi les ouvertures sont protégées et la fraîcheur est préservée à l'intérieur du logement.

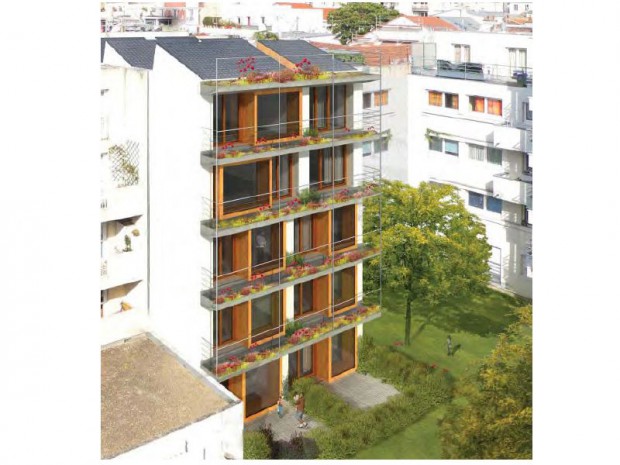

Vue sur jardin

Béton chanvre
Béton chanvre © Atelier D
Les pièces à vivre des grands appartements - qui donnent côté rue et côté jardin - ainsi que les petits appartements donnent sur un petit espace de verdure. La façade sud profitent de double vitrage, tandis que la façade nord est équipée de triple vitrage.

Façade Nord

Béton chanvre
Béton chanvre © Atelier D
Le projet final s'inscrit dans son environnement. Peu d'ouverture au Nord, équipé de triple vitrage, afin de profiter au maximum de la lumière au Sud. L'isolation par l'extérieur au béton de chanvre est ensuite recouverte d'un enduit à la chaux.

Intérieur

Béton chanvre
Béton chanvre © Atelier D
Les grands appartements sont traversants et profitent de la lumière et de la ventilation naturelle. Des sortes de bow-windows permettent également de jouir des rayons du soleil.

Coupe

Béton chanvre
Béton chanvre © Atelier D
