La société iséroise GMV Industrie a développé un système de sécurisation des installations photovoltaïques permettant d'abaisser la tension des panneaux solaires de façon individuelle, pour pouvoir intervenir dessus, soit pour de l'entretien, soit pour des raisons de sécurité. Explications.
Les installations photovoltaïques se trouvent en permanence sous tension posant des problèmes pour intervenir dessus, ou même, à proximité.
"Nous avons mis au point un système lorsque nous nous sommes aperçus qu'il existait un manque réglementaire sur la partie courant continu des installations photovoltaïques", nous explique David Cacioppola, co-gérant de la société GMV Industrie. "La sécurité incendie est au cœur de nos métiers. Or, il n'existait rien d'autre sur le marché que des micro-onduleurs pour les panneaux solaires ou de placer des bâches sur les capteurs pour les empêcher de produire de l'électricité. Mais lors d'un incendie ces solutions sont inefficaces. Il fallait donc un système abaissant la tension des panneaux solaires et offrant une certaine résistance au feu !", poursuit-il. Car les professionnels relatent des cas de pompiers électrisés lors d'interventions sur des générateurs photovoltaïques sous tension.
Un système d'abord destiné à l'existant
Le système développé par la PME iséroise prend donc en compte cet aspect sécuritaire en amont de l'onduleur. "Nous avons collaboré avec les pompiers pour élaborer un cahier des charges", nous confie David Cacioppola. "Trois critères étaient déterminants : la tenue au feu selon une courbe ISO à 834 °C, le temps pour les soldats du feu d'intervenir ; la présence d'un bouton extérieur coupe-circuit, situé dans le local technique ou à proximité de l'installation solaire ; et enfin, l'adjonction d'un repère visuel indiquant qu'il est possible d'intervenir sur les panneaux". Après avoir mis au point son système, la petite société s'est tournée vers le Centre national de prévention et de protection (CNPP) qui a recommandé de suivre le référentiel Apsad D20 "Procédés photovoltaïques - Document technique pour la sécurité des bâtiments", paru très récemment, au mois de février 2013. Concrètement, le système baptisé "CGMV" est formé par l'association d'un dispositif de commande à déclenchement manuel, accessible depuis le sol aux intervenants (agents de maintenance ou sapeurs-pompiers), et d'organes de coupure raccordés aux modules photovoltaïques avec diodes d'indication de fonctionnement. Le bouton d'arrêt d'urgence isole unitairement chaque module et stoppe la production d'énergie (partie courant continu) du générateur. Cette opération autorise l'arrosage en cas d'incendie, la mise en sécurité pour la maintenance ou en cas d'inondation, sans risque pour les intervenants. Le système permet un arrêt et une remise en route simplifiés : le déverrouillage du bouton d'arrêt redémarre le générateur. Le produit proposé par GMV sécurise les interventions sur les dispositifs solaires qui ne possèdent, en général, pas de système de coupure au plus près des modules et engendrent un risque d'électrisation ou d'électrocution.
Un surcoût qui peut diminuer la police d'assurance
Pour l'heure, CGMV a été installé chez six particuliers. "Le système est indiqué pour de l'existant. Mais nous travaillons maintenant sur des appels d'offre pour des fermes solaires et nous pensons à la construction neuve, en pré-équipement, directement sur les chaînes de production des panneaux photovoltaïques", détaille David Cacioppola. Mais qu'en est-il du coût ? "Il faut compter aujourd'hui sur une à deux années de production solaire de surcoût, soit environ 2.500 €. Mais, en retour, il est possible de faire baisser sa police d'assurance puisque le risque incendie est diminué", conclut le co-gérant de GMV Industrie. La société, qui a souffert comme le reste de la filière photovoltaïque, à cause du moratoire, espère désormais qu'une future réglementation rendra son innovation indispensable.

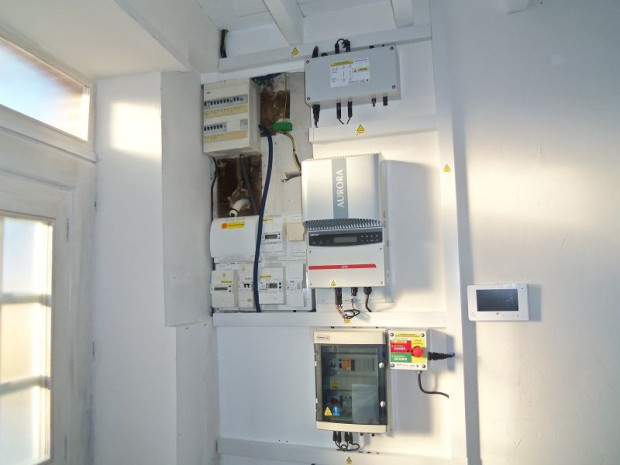

Le système CGMV est composé de trois éléments : un boîtier de commande, un boîtier statique et un organe de coupure. Le premier est conçu pour couper manuellement l'alimentation électrique en cas de problème. Il est constitué d'un bouton poussoir, d'un disjoncteur et d'un transformateur 220-24 V. Le boîtier statique, quant à lui, est un bloc de puissance adapté pour l'utilisation avec les panneaux photovoltaïques. Il est formé par une succession de relais statiques, de relais temporisateurs et de fusibles (10 A) et vise à couper ou autoriser le passage du courant électrique. Enfin, l'organe de coupure permet la mise en série de plusieurs capteurs solaires et se trouve être constitué de relais électro-aimants.
