Les étudiants ingénieurs et architectes de l'Institut National des Sciences Appliquées de Strasbourg ont travaillé, pendant plus de 2 ans, sur un projet original : doter les façades de leur école d'un… balcon, dans le cadre d'une rénovation thermique. Le prototype a été inauguré il y a quelques jours : il continuera à servir d'objet d'étude en 2017.

Les Journées de l'Architecture ont été l'occasion d'une première pour l'INSA Strasbourg : inaugurer son tout premier balcon. Un projet pédagogique lancé voilà plusieurs années par Franck Guêné, enseignant-chercheur, afin de faire travailler ensemble élèves architectes, ingénieurs en génie civil et ingénieurs en génie climatique.



Car le bâtiment de l'INSA date de 1955 et ses façades sud doivent être rénovées en 2017, afin de répondre aux exigences de la réglementation thermique. L'établissement précise : "Bien qu'obsolètes, les baies vitrées d'origine présentent un intérêt patrimonial et une singularité thermique en générant un effet de serre à l'échelle du bâtiment, particulièrement intéressant en hiver". C'est donc en 2013 que se tient le premier séminaire de réflexion sur les usages et le concept architectural, avec 20 futurs architectes. L'année suivante, un deuxième séminaire réunit 15 étudiants en architecture et 7 étudiants en ingénierie (génie civil et énergétique, génie civil), aboutissant, au début de 2015, à une synthèse et une répartition des tâches entre cinq groupes pluridisciplinaires totalisant 30 élèves. Diverses propositions architecturales ont été formulées au cours d'ateliers intégrés, permettant la production d'esquisses et la réalisation d'études thermiques et structurelles. Deux d'entre elles, nommées "Greffe habitable" et "Double peau", ont été sélectionnées afin d'être approfondies par l'agence Urbane Kultur, qui a accueilli deux étudiants en stage durant l'été 2015, puis recruté une des étudiantes - diplômée architecte entre temps - pour suivre le chantier. Si la déclaration préalable de travaux est déposée en juillet 2015, le montage du prototype ne s'est fait que récemment, en octobre 2016.



Acier, aluminium et verre

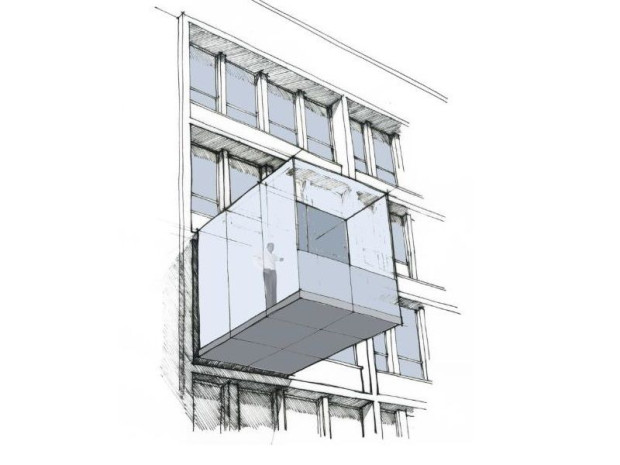

Balcon INSA
Balcon INSA © INSA Strasbourg

L'INSA précise : "La réalisation de ce prototype questionne sur la mise en œuvre des normes thermiques et la préservation du patrimoine architectural. Ce balcon propose une technique alternative à la rénovation énergétique qui privilégie l'énergie solaire à l'isolation". La structure "Greffe habitable" abondamment vitrée vient en porte-à-faux sur la façade. Ce balcon permet de réguler la température tout en offrant un espace de détente. Techniquement, son ossature a été réalisée en acier, avec une plateforme rigide fixée à la façade en plusieurs points par des tiges scellées chimiquement. Les traverses hautes sont fixées au niveau du linteau de la fenêtre, qui est également traversé par des tirants liés à la structure béton via des platines en acier. L'ossature secondaire en aluminium, fixée directement sur la primaire, permet quant à elle de maintenir les vitrages. Ces derniers sont de deux type : doubles pour la partie fermée du balcon, afin de limiter les entrées de chaleur ou de froid depuis l'extérieur, et simples pour les garde-corps de la partie ouverte. La dalle est constituée par un plancher collaborant en béton, a simple finition quartz, sans platelage, ni sol collé. Cette dalle filant tout le long du balcon permet de créer une inertie thermique et d'y stocker de la chaleur. Quant à la sous-face, elle est habillée de panneaux inox fixés sur une ossature accrochée à la charpente acier.



L'école assure que le projet "n'aurait pu aboutir sans le soutien financier, dès 2014, de la fondation Arconic (anciennement Alcoa), à hauteur de 45 k€, et des énergéticiens EDF et ES, à hauteur de 28 k€". Elle mentionne également une aide matérielle et humaine gracieusement fournie par différents industriels comme Kawneer (menuiseries aluminium), Hilti (outillage), AGC (vitrages), Voltec Solar (modules photovoltaïques), OFB (protections solaires), Spie ou Siemens. Le premier balcon, dévoilé ce 21 octobre, est instrumenté et sera scruté tout au long de 2017, afin de vérifier ses caractéristiques thermiques, notamment au niveau des apports énergétiques diurnes. L'INSA, satisfait, recherche aujourd'hui des financements pour construire le second balcon, dit "Double peau", utilisant des verres acryliques et des copeaux métalliques de récupération.
