Nicoll lance le système Chutunic-A, une gamme de tubes et raccords utilisés en chute unitaire pour l'évacuation des eaux usées. Ce système qui s'applique à tous les bâtiments, améliore considérablement l'isolation phonique.
En parfaite cohérence avec les nouvelles normes concernant les maximas sonores (NRA ET ESA), cette gamme s'applique à tous les bâtiments, sans limite de hauteur, répondant de facto aux nouveaux standards de constructions neuves, tout en apportant des solutions particulièrement pertinentes en cas de réhabilitation (mise en oeuvre simplifiée en sites occupés...).

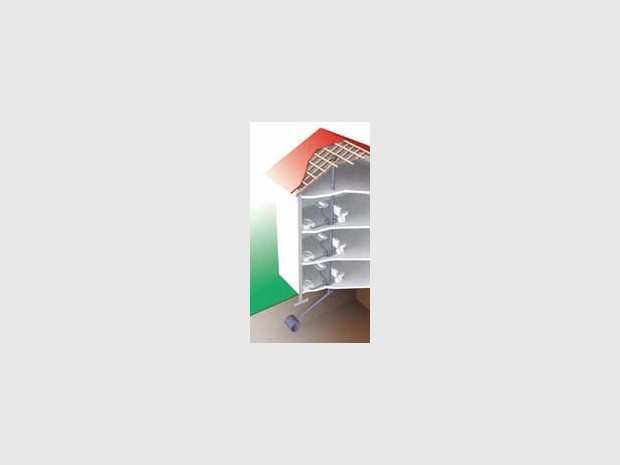

Face au système classique de chutes séparées des eaux de vannes et des eaux usées, la chute unique permet d'évacuer l'ensemble des effluents sur une même chute. L'intérêt du système unitaire - créé par Nicoll en 1977 - comparé à la double chute reste évident tant en termes de gain de place, de facilité d'installation et d'économies qu'en matière d'isolation phonique.
La toute nouvelle version acoustique, Chutunic-A, validée par des essais officiels du CSTB (voir encadré), est constituée d'un nouveau tube, en PVC modifié (haute densité, NFM1) pour accentuer encore le facteur acoustique, accompagné d'un nouveau collier isophonique (100 mm), ainsi que d'une gamme de culottes et de pièces façonnées.
Outre le caractère simplifié de l'évacuation sanitaire, l'innovation du système Chutunic-A réside dans la conception même de ses tubes. La paroi intérieure, munie de nervures hélicoïdales (principe breveté, ATEC 14/01-615), provoque un effet de centrifugation des effluents, ménageant au centre de la canalisation une colonne d'air qui évite tout phénomène de désiphonnage (effet glouglou, pollution bactérienne et odeurs).
Ce procédé génère également un fractionnement de tous les effluents, d'où un glissement plus régulier et une réduction de leur vitesse verticale d'écoulement diminuant encore l'énergie des impacts... Notons enfin que la densité du tube Chutunic-A, associée à une raideur optimisée, lui confère un niveau de transmissions solidiennes très faible. Avec le système Chutunic-A, fini les nuisances intempestives (odeurs et pollutions bactériennes) à chaque évacuation!
La gamme comprend le tube Chutunic-A en PVC modifié, NF M1, (diamètre de 100 mm), aux propriétés acoustiques encore renforcées, avec une paroi interne munie de nervures hélicoïdales ; un nouveau collier isophonique équipé d'un joint mousse élastomère ; et des culottes femelles. Doubles, triples, quadruples ou autres (sur demande), elles autorisent le branchement de deux cellules sanitaires complètes par niveau.
Extraits du rapport du CSTB
Le système Chutunic-A, allié au matériau optimisant l'isolation acoustique des gaines techniques, répond entièrement aux exigences des normes imposées (NRA 2000) :
- un niveau sonore (avec cloison de type BA13 + Laine Minérale de 45mm + BA13) de 22,9 dB(A) en pièces principales et secondaires (niveaux sonores imposés : inférieurs à 30 dB(A) et 35 dB(A) respectivement).
- un niveau sonore sans cloison de 51,9 dB(A) (niveaux sonores imposés : entre 48 et 54 dB(A)).
Des essais acoustiques comparatifs au niveau de la fixation du tube Chutunic-A ont permis de démontrer que la version du collier, améliorée par l'adjonction d'un joint en EPDM cellulaire, permettait d'optimiser l'isolement structural de 2dB supplémentaires.
