UN PROJET/UNE PARTICULARITE. Une installation unique en France a fait son apparition sur les flancs du parc Rodin d'Issy-les-Moulineaux (92). Les Ateliers Mosca Architectes y ont en effet imaginé une structure de béton et d'inox, sur 25 mètres de dénivelé, qui relie désormais la ville basse au quartier des Epinettes. Visite.

A la place d'un téléphérique qui devait relier la mairie au nouveau quartier numérique du Fort d'Issy, les habitants d'Issy-les-Moulineaux (Hauts-de-Seine) ont gagné un équipement unique en France, qui permet de connecter désormais le quartier des Epinettes à la gare RER C située en contrebas du parc Rodin. Porté par le Grand Paris Seine Ouest (GPSO) et l'Atelier Mosca architectes - lauréat de la consultation en 2010, et surtout par les riverains, le projet a été inauguré début juillet 2014.

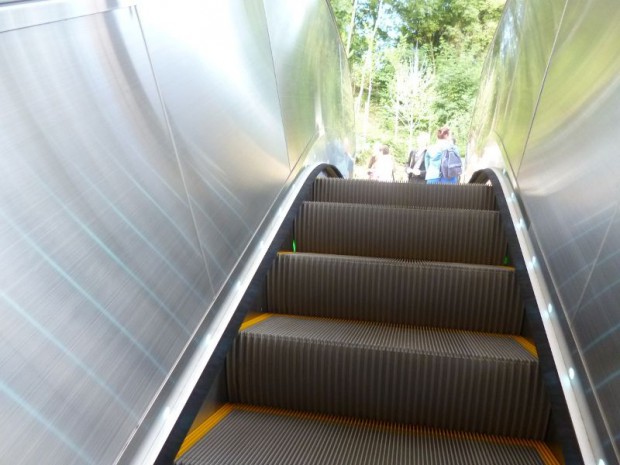

En apparence, un escalier mécanique comme on peut en voir tant d'autres en zones urbaines. Oui, mais la prouesse, ici, tient à la fois dans l'aspect architectural de l'équipement que dans son intégration dans une zone boisée et protégée. Alessandro Mosca confie : "Nous avons proposé six tracés différents, mais avons toujours défendu un tracé en zig-zig qui viendrait s'épauler sur la topographie du terrain". Sans compter qu'il fallait aussi que le tracé puisse desservir toutes les allées du parc. C'est pourquoi, le projet est construit comme un parcours à travers le parc Rodin. "Mais pas question d'enfermer les gens dans un tube !", s'exclame Alessandro Mosca

Le moins de matières différentes possible

Or, avant de poser les 400 m2 que représente l'emprise du nouvel escalier, il a fallu aménager le terrain. Il y a eu un gros travail d'injection d'abord, car le site est composé de deux niveaux d'anciennes carrières, l'une de craie à 50 m de profondeur, et l'autre en surface, de calcaire remblayé. D'où la création de parois clouées recouvertes de gabions qui permettent de maintenir le coteau et de conforter les carrières profondes. De plus, elles servent à gérer par infiltration les eaux de ruissellement. Une fois posée cette structure en béton préfabriqué - une centrale à béton a été installée in situ - place au travail sur la marquise en inox qui forme la toiture de l'ensemble.



Il s'agit d'un système de plaques en inox qui se déplie le long des trois tronçons de l'ouvrage en béton froissé, choisi pour sa capacité à prendre la lumière et son entretien facile car on ne peut ni y dessiner ni y coller des affiches. Cet origami métallique offre ainsi une structure ouverte et porteuse de vues sur le paysage, laissant aussi la plus grande échelle au végétal, souligne l'architecte. "L'inox, ce n'était pas une évidence au départ, nous confie-t-il. Nous avons d'abord travaillé sur l'aluminium, mais nous avons trouvé une entreprise qui a un vrai savoir-faire. De plus, l'inox est une matière plus chaude que l'alu et elle sert autant de structure que d'habillage. Notre volonté était en effet d'user d'un minimum de langages en termes de matière".

Un écrin végétal de qualité

En proposant un équipement ouvert, "fort dans sa minéralité pour un meilleur dialogue avec le parc végétal", l'Atelier Mosca Architectes a su travailler de concert avec les paysagistes de DVA pour préserver au maximum le site boisé et classé du parc Rodin. Objectif : construire une recomposition paysagère et forestière du parc dont le secteur du projet était en friche depuis un certain temps. Ainsi, un principe d'étagement de la végétation a été adopté pour éviter tout sentiment d'enfermement lorsqu'on est sur l'escalier, via une alternance d'effets de clairière entre les plateformes et de voûte aux abords proches des plateformes.



Après 18 mois de travaux, ce projet qui répond à une réflexion sur le transport hectométrique, fait le bonheur des quelque 600 personnes qui l'empruntent chaque jour et qui ne mettent plus que deux minutes pour passer du boulevard Rodin aux tours des Epinettes. Une révolution !




Fiche technique
Programme : 6 escaliers mécaniques couverts dans le parc Rodin à Issy-les-moulineaux
Maîtrise d'ouvrage : GPSO (Communauté d'agglomération Grand Paris Seine Ouest)
Maîtrise d'œuvre :
Atelier Mosca Architectes, Alessandro Mosca (mandataire)
DVA Paysages
Arcadis (BET et MOE exécution)
AKIKO (signalétique)
AARTILL (éclairage)
ETI MOE (géotechnique)
Entreprises :
Géotechnique, génie civil, VRD : GTS
Charpente et serrurerie : Baudin Chateauneuf
Equipements électromécaniques : ALAPONT
Electricité et courants faibles : SEGEX
Signalétique : Bouvier
Espaces verts : Falleau
Budget : 5.8 M€ TTC (études comprises), dont 4.8 M€ pour les travaux
Chantier : janvier 2013-juillet 2014
Livraison : juillet 2014

actionclactionfp

Plan masse

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © Atelier Mosca Architectes
Ce projet s'insère dans une réflexion sur les nouveaux modes de déplacement et de recherche sur les mobilités de proximité. Le dénivelé (25 m) et la complexité de la desserte des épinettes à travers le parc ont permis de réfléchir à un projet qui, tout en s'intégrant dans la continuité du développement des transports collectifs tel que le Grand Paris Express et les bus électriques mis en place pour le Fort d'Issy, permet de proposer une résolution contemporaine du déplacement de proximité.

Coupe longitudinale

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © Atelier Mosca Architectes
Le projet a mis en place six escaliers mécaniques permettant de franchir le dénivelé de 25 mètres sur une longueur de 80 mètres. L'emprise de l'infrastructure est de 400 mètres carrés.

Axionométrie

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © Atelier Mosca Architectes
Trois tronçons de 18, 20 et 28 mètres de long constituent l'ouvrage mécanique qui relie le bas au haut du quartier des Epinettes. Les couvertures en inox ont été posées d'un seul tenant sur chacun d'eux.

Chantier - mai 2013

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © Atelier Mosca Architectes
Il y a eu un gros travail d'injection d'abord, car le site est composé de deux niveaux d'anciennes carrières, l'une de craie à 50 m de profondeur, et l'autre en surface, de calcaire remblayé.

Chantier - juin 2013

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © Atelier Mosca Architectes
À partir de l'étude de six tracés différents, le choix d'un tracé en zig-zag, offrant un épaulement des escaliers mécaniques sur la topographie, permet de répondre aux objectifs proposés par l'Atelier, de
développer une insertion respectueuse du coteau, de recoudre l'ensemble
des allées du parc afin d'élargir la desserte à l'ensemble des
quartiers avoisinants et de créer une véritable promenade dans le paysage.

Chantier - mars 2014

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © Atelier Mosca Architectes
Des parois clouées recouvertes de gabions permettent de maintenir le coteau et de conforter les carrières profondes.

Inauguration en juillet 2014

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © CL-Batiactu
Construit comme un parcours, dans un coteau exceptionnel en termes de vue et de paysage au pied des tours des Épinettes, le projet s'est développé autour de trois concepts forts :
- proposer un parcours ouvert permettant, non pas d'entrer dans un
tube pour franchir le coteau, mais d'ouvrir le déplacement dans une
lecture du grand paysage de l'Île-de-France et de Paris,
- offrir un équipement contemporain fort dans sa minéralité pour un
meilleur dialogue avec le parc végétal,
- construire une recomposition paysagère et forestière du parc dont
le secteur du projet était laissé en friche depuis un certain temps.

Flux quotidien

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © CL-Batiactu
Les premiers comptages, à l'origine du projet, ont déterminé un flux estimé aux heures de pointe du matin et du soir à 600 personnes. Le service sera assuré de 7 heures à 22 heures.

Murs en gabions

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © CL-Batiactu
Les parois en gabions servent aussi à gérer par infiltration les eaux de ruissellement.

Béton froissé

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © CL-Batiactu
Les escaliers mécaniques s'insèrent dans un ouvrage en béton froissé constituant les garde-corps latéraux et la structure minérale de l'équipement. A chaque palier reliant les allées du parc, les stèles d'informations, les bancs et les affichages culturels développent des espaces de connexion, de pause et de dialogue.

Origami d'inox

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © Benoît Grimbert
L'origami, avec le déploiement d'une marquise de couverture ouverte par des lames pliées d'inox offrant une structure ouverte et porteuse de vues sur le paysage. La marquise, avec son concept de toiture dépliée et fragmentée, laisse la plus grande échelle au végétal.

Liaison urbaine

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © CL-Batiactu
Pas moins de 5.000 personnes habitent dans les tours du quartier des Epinettes. C'est la raison pour laquelle ils ont fortement soutenu le projet de cette mécanique.

Caché par la végétation

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © CL-Batiactu
Un principe d'étagement de la végétation (d'une strate herbacée et arbustive aux abords de l'ouvrage vers une strate de cépées puis arborée), permet d'éviter tout sentiment d'enfermement pour les usagers et de favoriser les points de vue sur le paysage lointain ainsi que des vues filtrées sur le boisement alentour.

Prairies

Escalator Issy les Moulineaux
Escalator Issy les Moulineaux © CL-Batiactu
Le projet crée des effets de clairière (entre les plateformes) et de voûte (aux abords proches des plateformes), en alternance, qui rythment le trajet.
